Соковыжималка! Нужен совет.

[tank 592]

Прошу помощи. Ручная соковыжималка мотор сич сбч-1.

В каком порядке собирать? Инструкции под рукой нет.. но насколько помню, в том году видела ее, там порядка сборки нет.Мб и ошибаюсь.

Прошу сфотографировать инструкцию если можно. Или словами написать что в каком порядке накручивать...

Непонятно где пружина и куда приладить прокладку резиновую и шайбу((((

Нарезала помидоры и тупо сижу пытаюсь собрать...

[natko 16354]

Привет. В интернете есть видео

https://yandex.ru/search/?text=мотор+сич+сбч-1+инструкция&lr=213&clid=1955453&win=51&suggest_reqid=97704714154100334524688358989260

Если не тянет интернет, то скину

А сходу, методом подбора, у меня чуток по другому выглядит, ей года три - четыре) Диаметр у втулок черных 5 и 1 разный? Одна ставится перед рукояткой в корпус, вторая на выходной сетчатый носик.

Изменено 20 августа, 2020 пользователем natko

[tank 592]

Да, Наташа, толтко сейчас поняла про диаметр!)))

Но не пойму куда резиновую прокладку.

[natko 16354]

Посмотри СБА, алюминиевая, принцип тот-же



[tank 592]

Наташа, в впшем видео другая модель.

Я сейчас нашла видео про мою

Но опять не вижу куда она пристроила прокладку(((



[tank 592]

Во втором вашем видео в алюминиевой нет пружины((

[natko 16354]

Видела?

Обе эти втулки ставятся в отверстие на корпусе, в которое ставят ручку, изнутри и снаружи, между ними прокладка черная. В носике стоит втулка с резьбой, уже запрессованная

Щас поищем про пружину)

[natko 16354]

[tank 592]

Наташа, скрутила. Крутит!!

Большое спасибо за помощь.

Но ,если кто имеет подобную.. большая просьба написать кио куда ставит резиновую прокладку и шайбу!





[tank 592]

8 минут назад, natko сказал(а):

Видела?

Обе эти втулки ставятся в отверстие на корпусе, в которое ставят ручку, изнутри и снаружи, между ними прокладка черная. В носике стоит втулка с резьбой, уже запрессованная

Щас поищем про пружину)

Про втулки сразу понятно.. правда я сразу не поняла про их разный размер...в том была и проблема...

Но рещиновая прокладка както больше и никак не хочет вставать мд втулками...

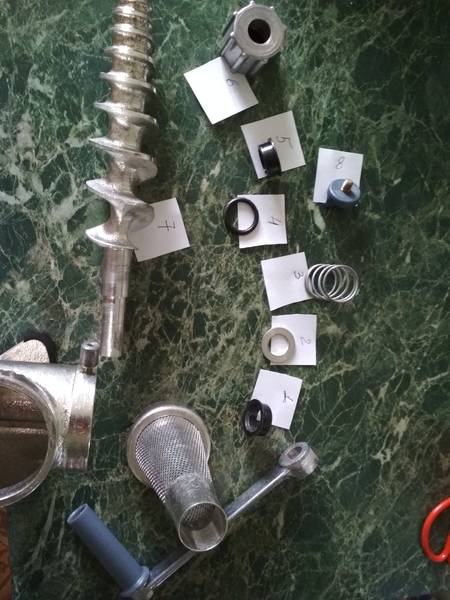

Я ее поставила за второй втулкой, затем шайбу, потом пружину и прикрутила большой " гайкой" ( или как ее там.. на моем фото номер 6

Потом ручка и винт.



[natko 16354]

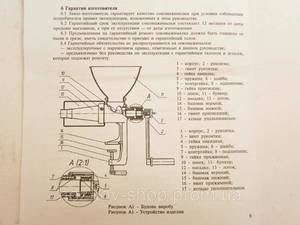

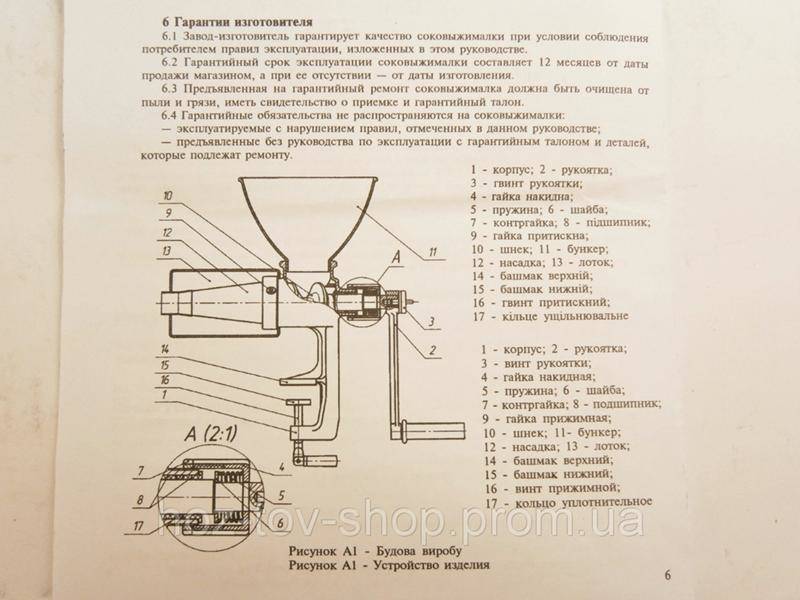

Так на картинке же нарисовано. Шайба перед пружиной на часть шнека, которая в рукоятку идет, прокладка между черными втулками

[natko 16354]

Блин, у тебя все мощщщно там. Я свою сба щас разобрала - собрала на нервной почве), посмотрела.

[anbelo 3077]

Втулка 1 изнутри корпуса, потом резинка 4 и вторая втулка 5 снаружи корпуса.

Далее шнек 7,  шайба 2, пружина 3, заглушка 6, ну и ручка

Сфоткать смогу вечером, если непонятно

Изменено 20 августа, 2020 пользователем anbelo
